안녕하세요~ 비싼 유료 프로그램을 대체할 무료 소프트웨어를 소개하는 프리개발자 입니다.
이번 글에서는 오토캐드 대신 cad 파일을 다룰 수 있는 프로그램인 FreeCAD 를 소개해 드리려고 합니다!
회사에서 사용되고 많은 사람들에게 익숙한 AutoCAD
기계공학과를 나오신 분들이라면 머신을 작동시키기 위해 설계시 반드시 사용해야 하는 프로그램 중 하나가 오토캐드 (autocad) 입니다. 실제로 현장에서나 학교에서도 이 프로그램을 주로 사용하는 데요. 좋은 프로그램이라는 것은 확실하지만 한가지 문제점이 있습니다.
출처 : https://www.autodesk.co.kr/products/autocad/overview?term=1-YEAR&tab=subscription

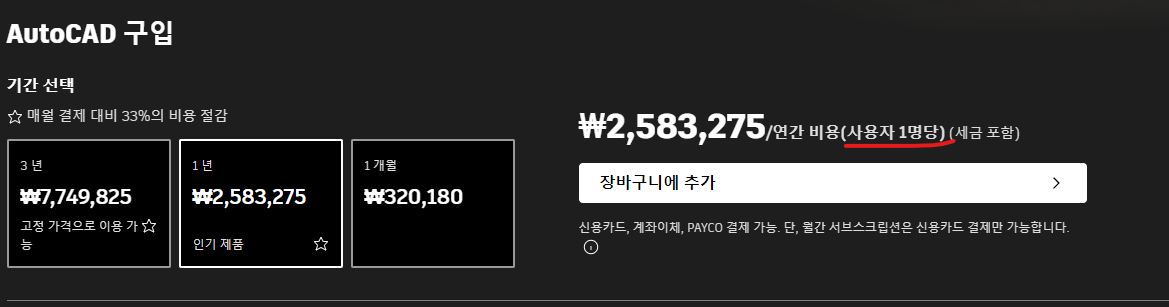

무려 한명당 1년에 250만원이나 비용을 지불해야 한다는 점 입니다. 기업이나 단체에서 구매를 하더라도 이 어마어마한 비용을 감당하기 어려운 곳도 존재할 것 입니다. 그래서, cad 파일을 만들 수 있으면서 라이선스 비용을 내도 되지 않는 무료 프로그램 프리캐드를 소개하게 된 것 입니다.
https://www.freecad.org/index.php
FreeCAD 설치방법

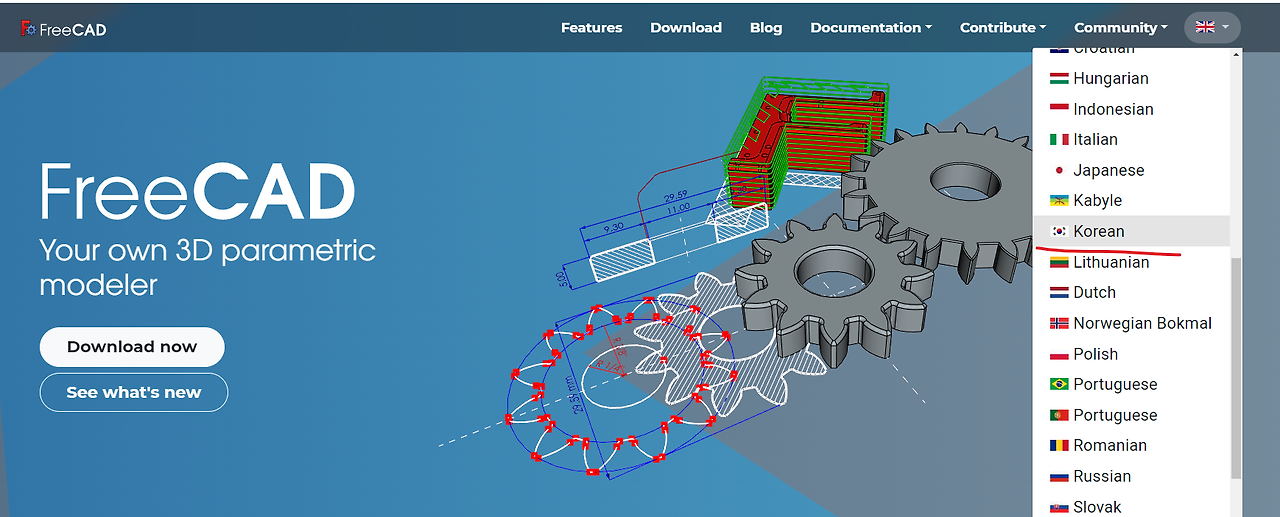

1. 위에서 걸어둔 링크를 통해 공식 홈페이지로 접속할 수 있습니다. 그런 다음 상단 우측에서 언어를 한국어로 변경해 주세요.

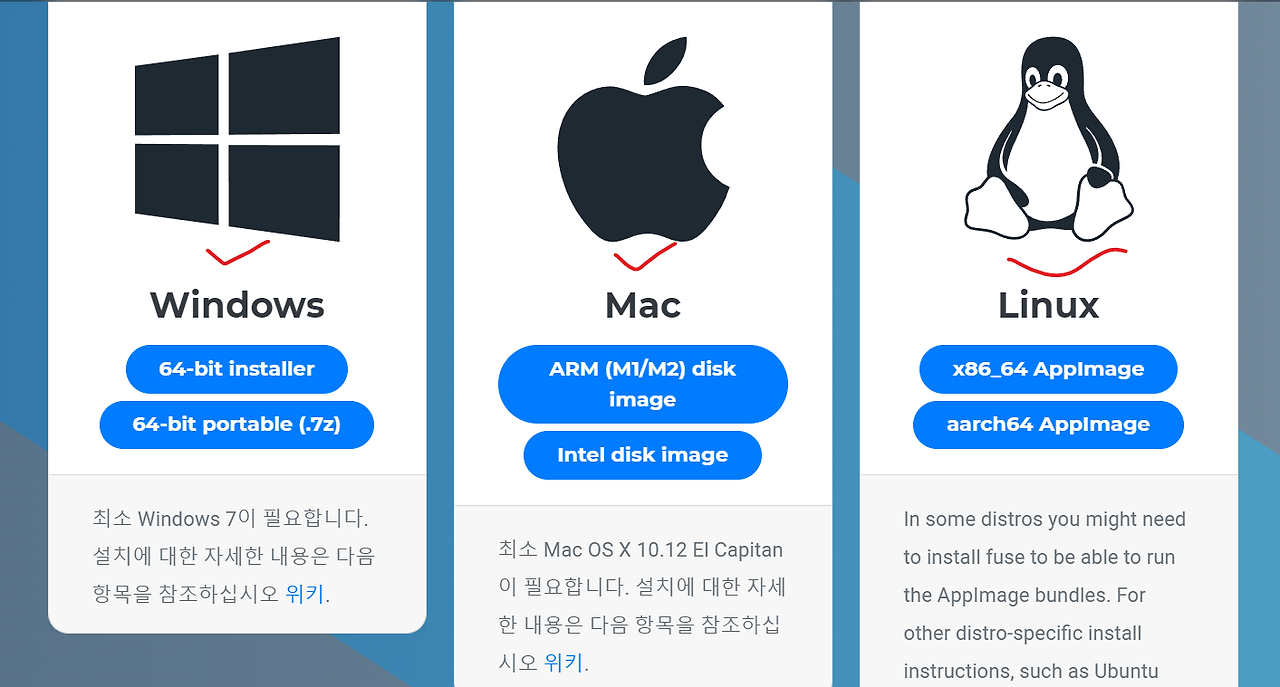

2. 상단의 다운로드 탭에 들어가시면 설치 파일을 다운로드 받으실 수 있습니다. 무려 윈도우 뿐만 아닌 맥 OS 와 리눅스 까지 지원하네요! 오토 캐드도 맥 전용 프로그램이 있지만 무료 캐드도 있어서 다행입니다.
ARM CPU 를 사용하는 최신형 맥북 및 iMAC 도 지원하니 쓰시고 있는 컴퓨터 운영체제와 상관없이 사용하실 수 있을 것 같습니다.

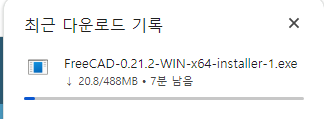

3. 약 480 메가의 설치 파일을 다운로드 받은 후,

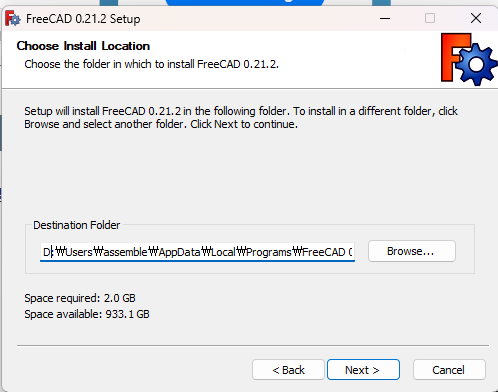

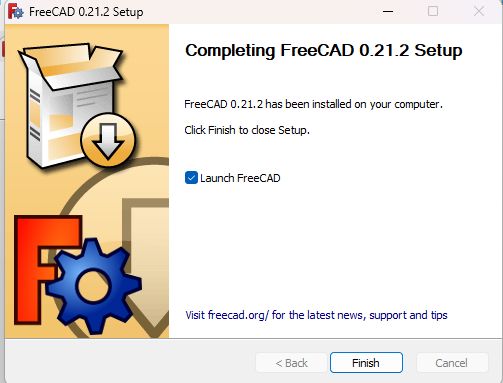

4. 실행시키면 다음과 같이 설치를 진행할 수 있는데 크게 어려운 부분 없이 계속해서 Next 를 눌러주시면 됩니다.

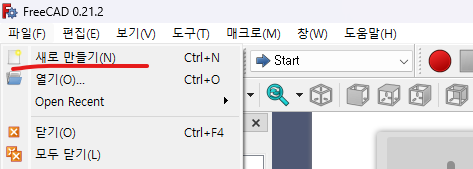

5. FreeCAD 프로그램을 실행 시킨 뒤, 새로 만들기를 클릭합니다. unnamed1 이라는 이름으로 임시 파일이 생성됩니다.

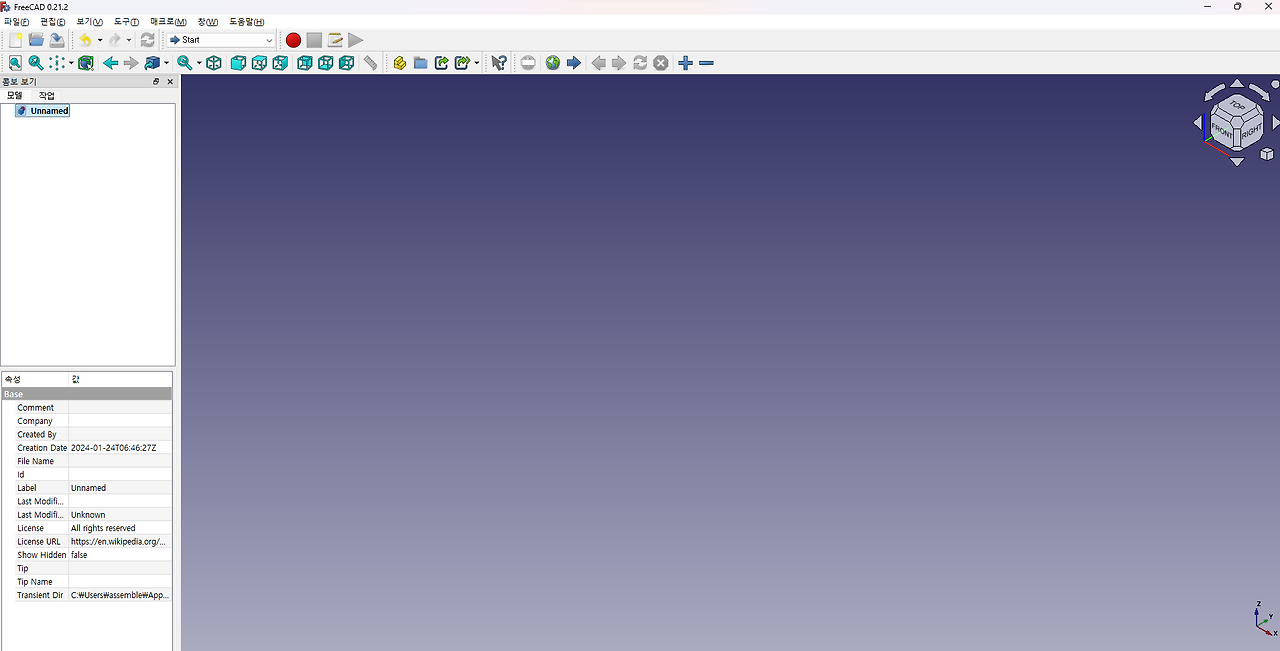

6. 기본적으로 프리캐드는 3D 편집 스타일로 이루어져 있습니다. autodesk 인벤터를 쓰시는 분들에게 더 익숙한 3D 화면 이 우리를 반겨줍니다.

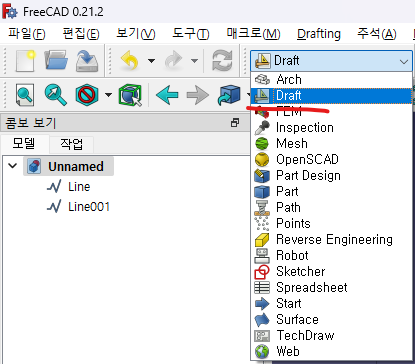

7. 표시한 부분처럼 설정을 Draft 로 바꾸면 본격적으로 물체를 그리기 시작할 수 있습니다.

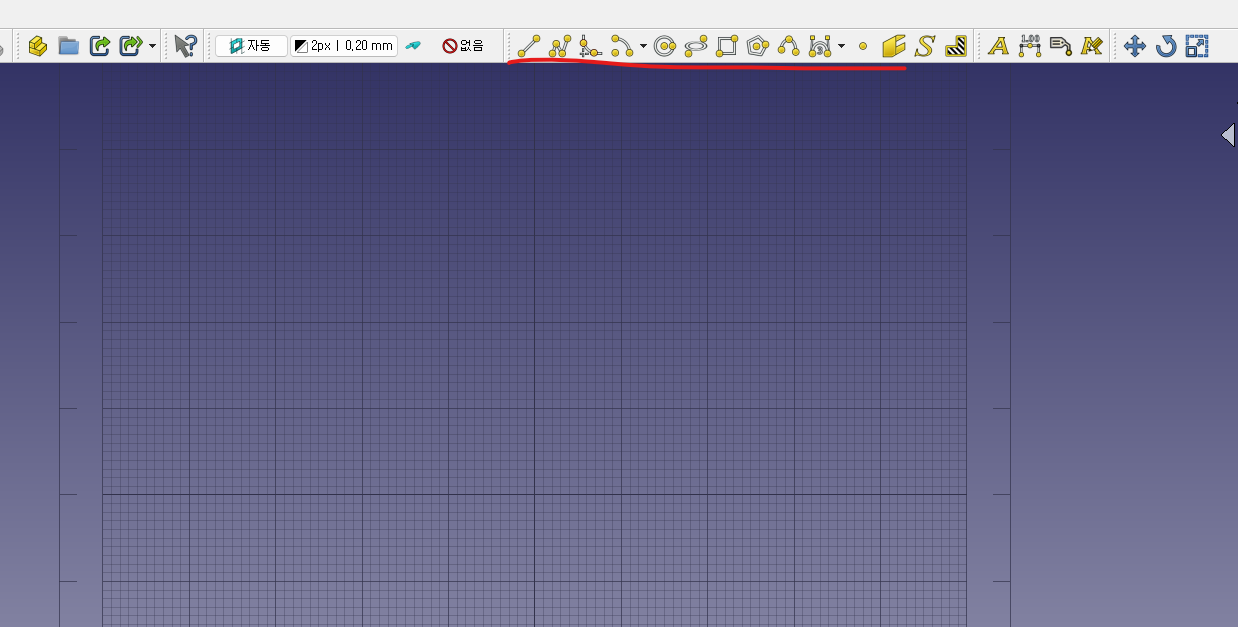

8. 좌측 노란색으로 되어 있는 부분에서 직선이나 원등을 그려 작업을 시작할 수 있습니다.
9. 간단하게 직선으로 사각형을 그린 뒤, 다른 이름으로 저장을 클릭합니다. 작업 파일을 저장할 수 있습니다.

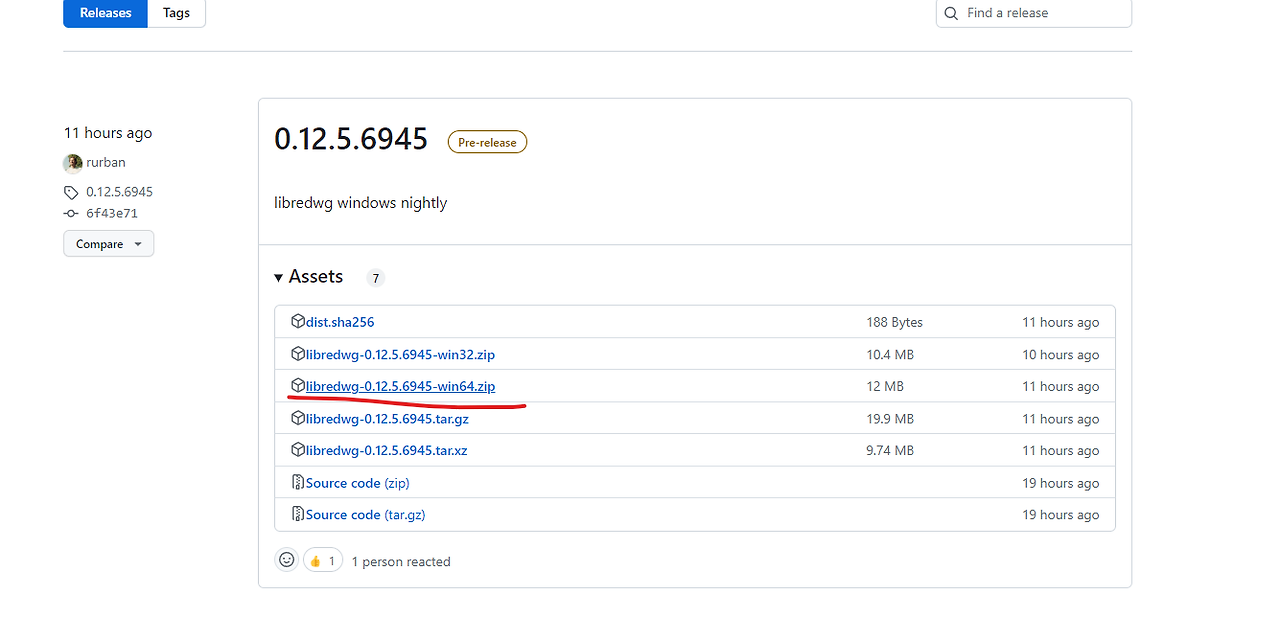

10. AutoCad 작업 파일인 .dwg 를 사용하기 위해서는 생각 보다 복잡한 변환기 설정이 필요합니다. 하단의 링크에서 파일을 다운로드 받아 주세요. LibreDWG 라는 프로그램을 설치해야 프리캐드에서 dwg 로 저장할 수 있습니다.
https://github.com/LibreDWG/libredwg/releases
11. 다운로드 받은 파일을 압축해제 하고 폴더를 연 뒤, 경로를 복사합니다.

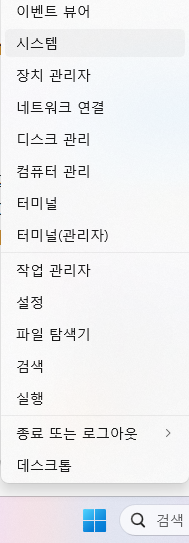

12. 윈도우 환경에서는 해당 폴더 안에 있는 다양한 exe 들을 실행할 수 있게 환경 변수에 등록해 주셔야 합니다. 윈도우 버튼 우클릭 -> 시스템 을 누릅니다.

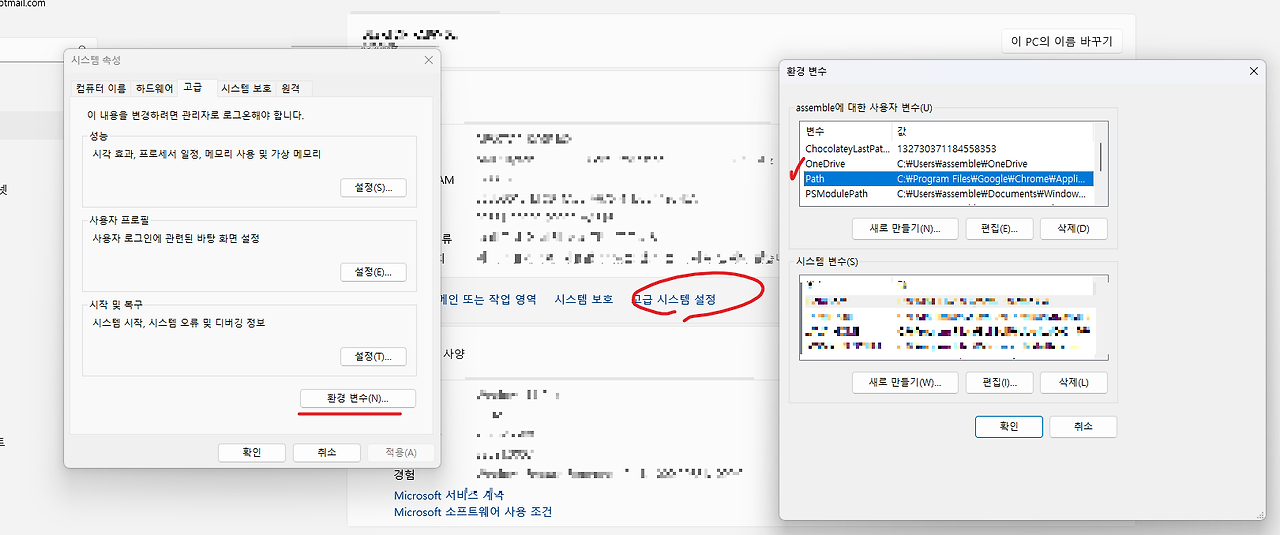

13 . 고급 시스템 설정 -> 환경변수 -> Path 부분 더블클릭 해주세요.

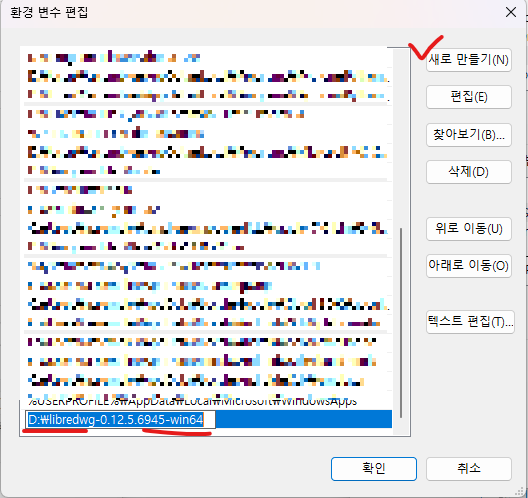

14. 새로 만들기를 클릭한 다음 아래에 복사한 폴더의 경로를 붙여 넣어 주세요.

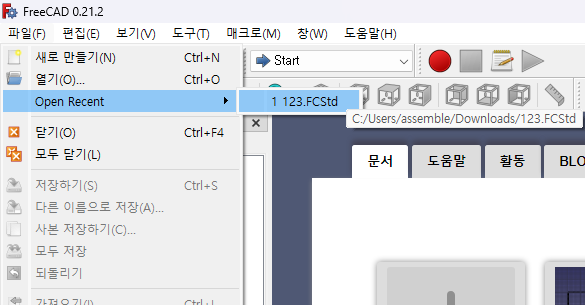

15. 모두 확인을 누르고 창을 닫은 다음 반드시 컴퓨터를 재부팅 합니다. 다시 FreeCAD 를 열고 Open Recent 에서 이전에 만들었던 파일을 불러옵니다.

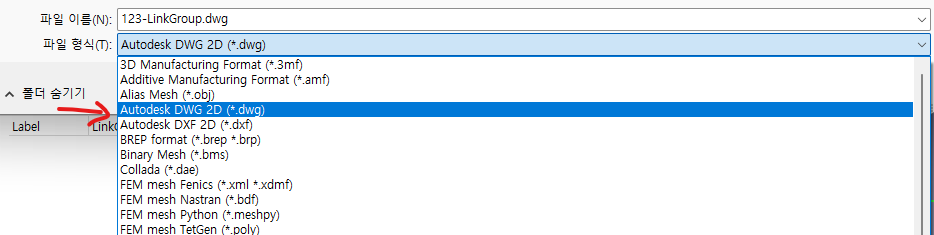

16. 반드시 그린 직선이나 원 모델을 우측에서 선택하고 내보내기를 실행해 주시면 끝 입니다.

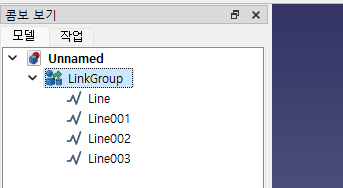

선이나 원 등이 여러개 일때는 링크 그룹으로 묶은 뒤, 선택하고 내보내기를 해주세요.
* 위 작업으로 LibreDWG 컨버터를 설치하였기 때문에 dwg 파일을 여기서 불러올 수 도 있습니다. 따로 컨버터를 설치하지 않는 이상 프리캐드에서 dwg 파일은 쓸 수 없다는 점 참고해 주세요!
결론
AutoCAD 대신 무료로 쓸 수 있는 캐드 프로그램을 살펴보았습니다. 아무래도 주로 사용하는 .dwg 파일이 오토데스크 사의 독점 라이선스로 되어 있어서 곧바로 쓰지는 못한다는 점이 아쉬웠습니다. 그래서 불러오거나 내보낼때만 dwg 파일로 저장하고 나머지는 기본 파일형식으로 수정해 나아가야 될 것 같습니다.
dwg 파일을 제외하면 사용하기에는 LibreCAD 가 더 편리하지만 어쩔 수 없고 3D 까지 지원하는 점이 가장 큰 장점으로 와닿는 프로그램이였습니다.
이 글을 읽어 주셔서 감사합니다!
